Barrierefreie Steinsysteme

rollbord m03
Meudt Rollbord M 0-3		 taastbord fase2
Meudt Tastbord Fase 2
  • Kernbetonzementgehalt > 280kg/m³
  • Vorsatzzementgehalt > 400kg/m³
  • Druckfestigkeit > 60N/mm²
  • Abwitterung nach CDF ≤ 500g/m²



Bordsteinsysteme für Absenkungen in Rad- und Gehwegen und barrierefreie Querungsstellen

  ProduktEinheitGewicht

Meudt - Rollbord M 0-3

Baulänge 0,50m
30 x 17-20 (für Radien > 19 m)

 lfdm 129

Meudt - Rollbord M 0-3, als Viertelstein

Baulänge 0,25m
30 x 17-20 (für Radien > 9 m)

 lfdm 129

Meudt - Rollbord M 0-3, als Trapezstein

Baulänge 0,21-0,25m
30 x 17-20 (für Radien 2 m)

 lfdm 129

Meudt - Rollbord-Übergang M 0-3-3

Baulänge 0,50m
Übergang von Rollbord auf Fase 2
30 x 17-20-20

 Stck 65

Meudt - Rollbord-Übergang M 0-3-6

Baulänge 0,50m
Übergang von Rollbord auf Fase 2 30 x 17-20-23

 Stck 65
Meudt Rollbord RB Adapter
auf Rundbord Baulänge 0,50m 30 x 17-20-23		 Stck 65

Meudt - Tastbord 30 x 20

Baulänge 0,50m
mit Fase 2 / Einbauhöhe 3 oder 6cm 30 x 18

 lfdm 142

Meudt - Tastbord, als Viertelstein

Baulänge 0,25m
mit Fase 2, 30 x 20 (für Radien > 9m)

 lfdm 142

Meudt - Tastbord, als Trapezstein

Baulänge 0,21-0,25m
mit Fase 2, 30 x 20 (für Radien 2m)

 lfdm 142

Meudt Tastbord RB Adapter

auf Rundbord
Baulänge 0,50m
30 x 20

 Stck 71

Gemeinsame Querungsstellen

gemeinsame tastbord
  • Kernbetonzementgehalt > 280kg/m
  • Vorsatzzementgehalt > 400kg/m
  • Druckfestigkeit > 60N/mm
  • Abwitterung nach CDF < 500g/m
 gemeinsame siegel

Gemeinsame Querungsstelle
nach DIN 18040-3

Übergänge mit 3cm Anschlag für

  • Personen mit rollenden Hilfsmitteln
  • gehbehinderte Personen
  • sehbehinderte und blinde Personen

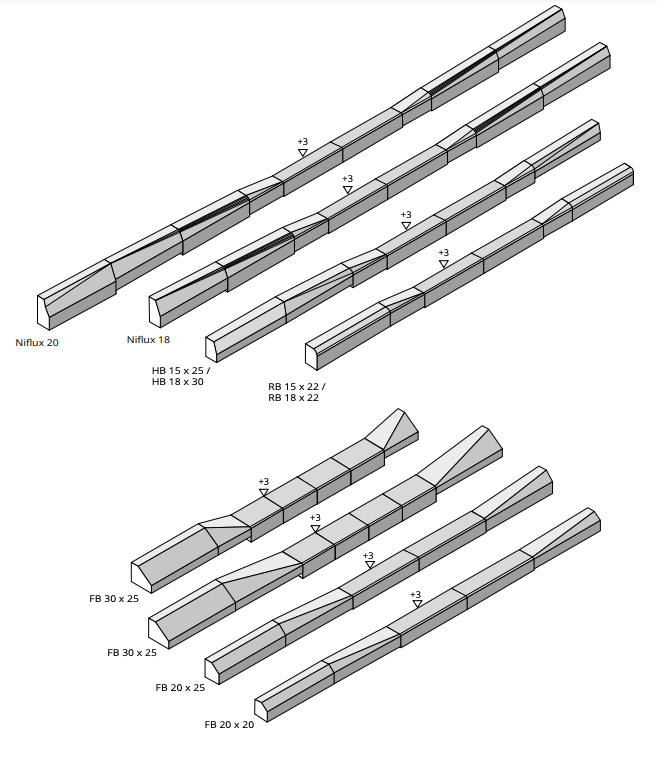

  • Einbindung in Hoch-, Rund- und Flachbordsysteme in verschiedenen Breiten möglich

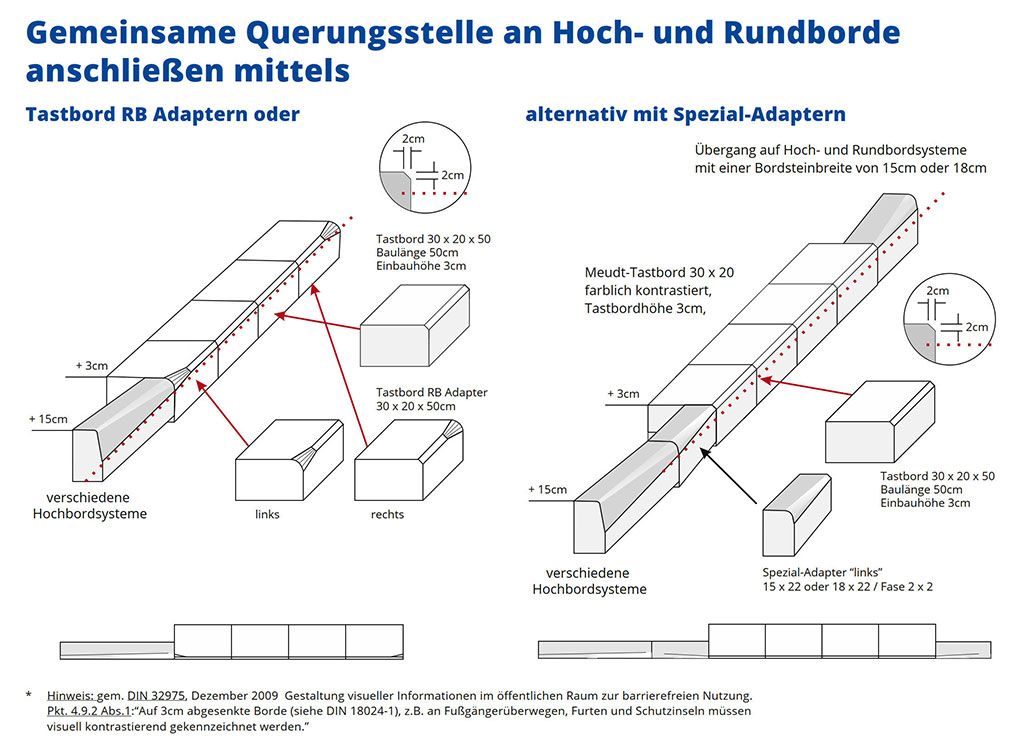

gemeinsame querungsstellen 1

Gemeinsame Querungen

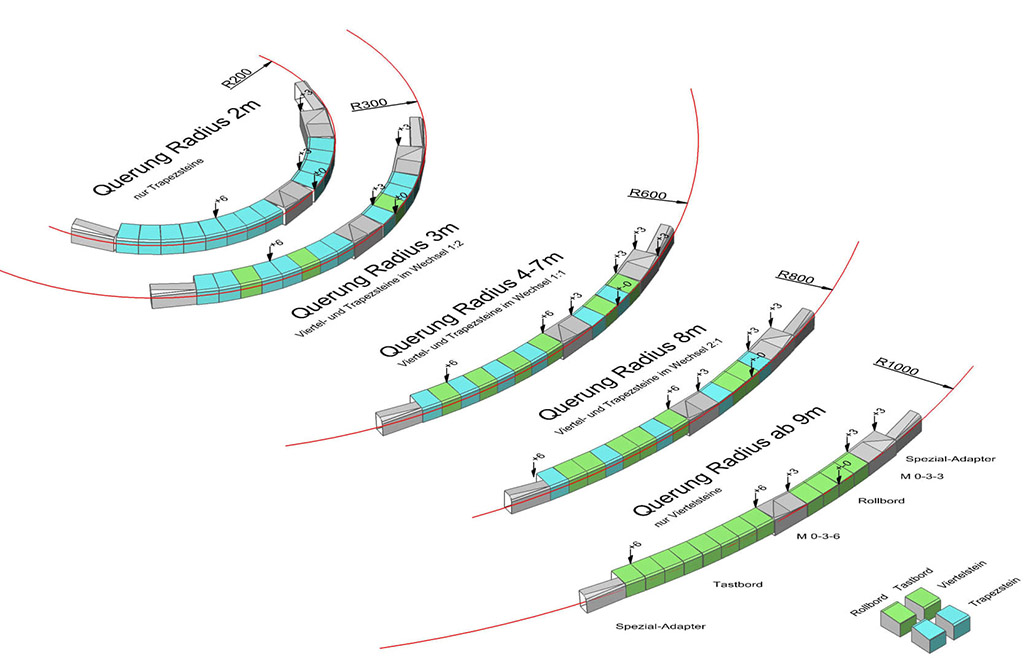

Rand Radius Übersicht

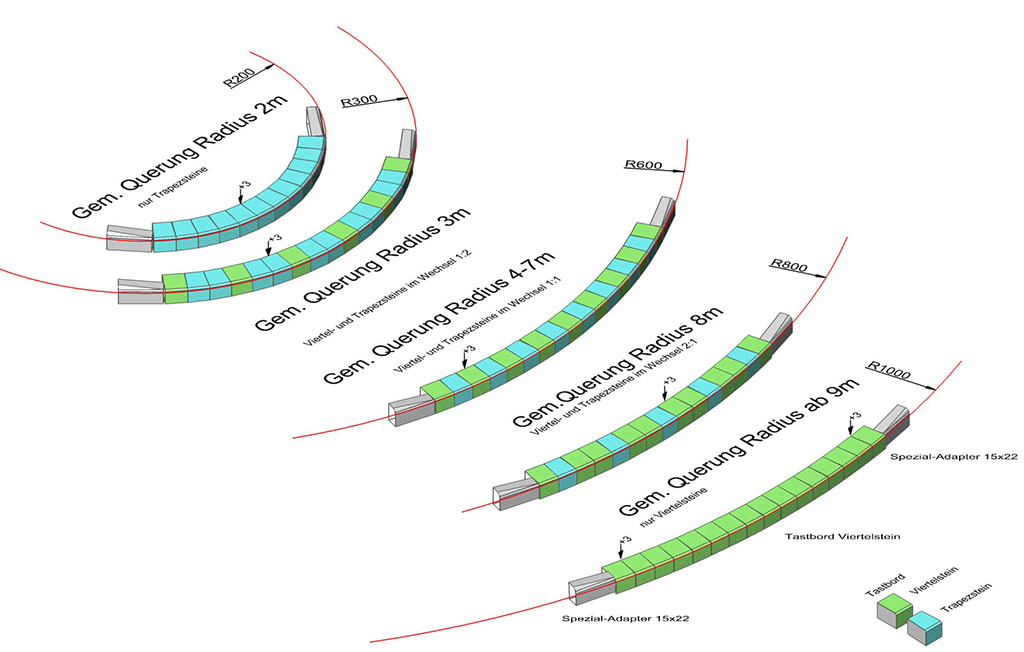

Rand Radius Übersicht gemeinsame Querungsstelle

Geklebt

Gemeinsame Querung kleben

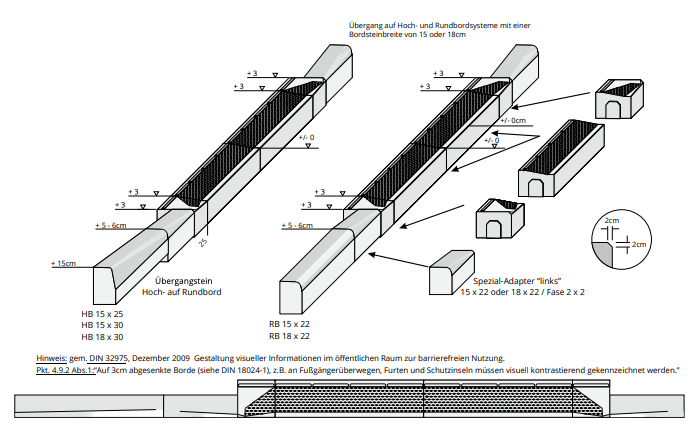

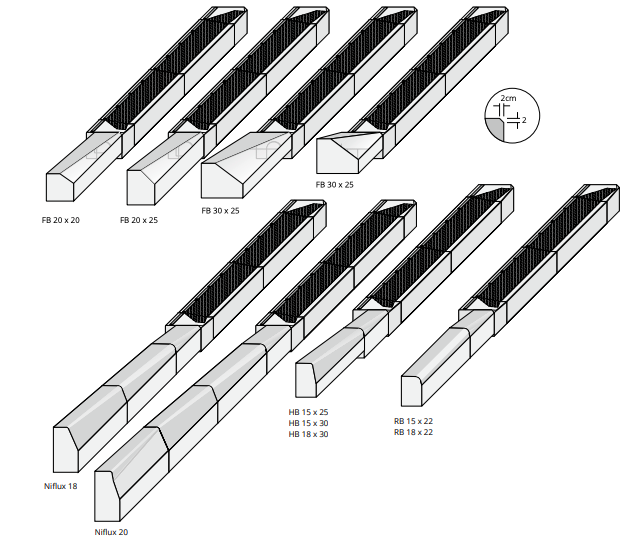

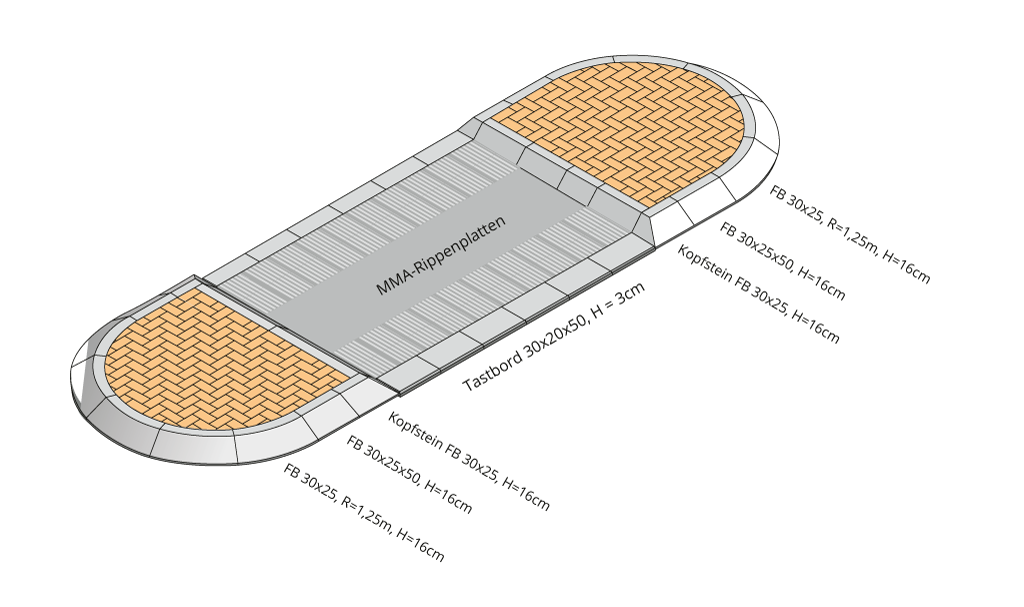

Bei der geklebten Lösung wird die gemeinsame Querung im Bereich der Mittelinsel mit aufgeklebten Tastborden gebaut . Der Furtbereich kann durch aufgeklebte taktile MMA-Platten gesichert werden. gemeinsame querungsstellen 3 1

Koventionell

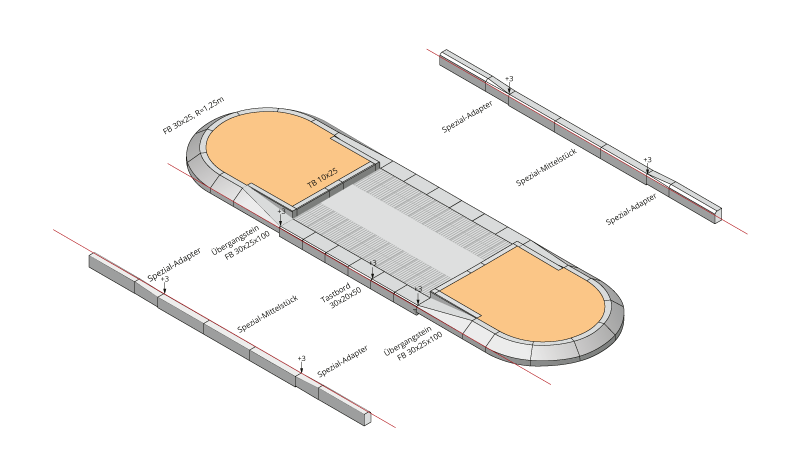

Lösung mit Übergangsstein

gemeinsame querungsstellen 4 1

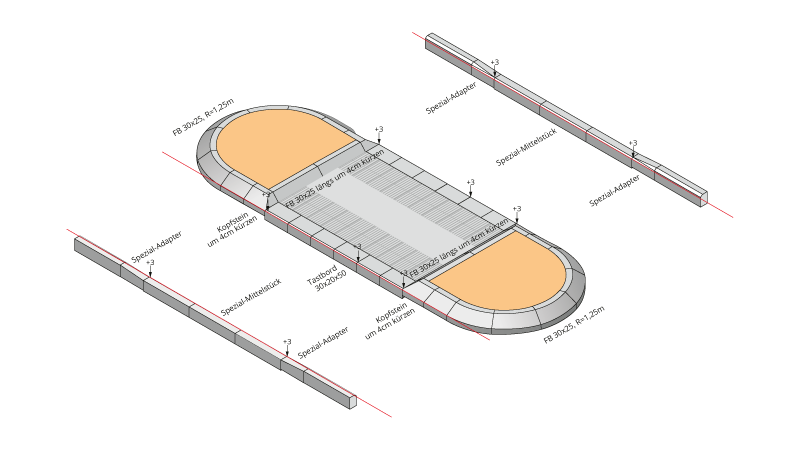

Lösung mit Kopfstein

Bei der gemeinsamen Querung wird im Furtbereich mit Einfahrtsteinen oder Rollborden eine Bordsteinhöhe von 3cm ausgeführt.gemeinsame querungsstellen 4 2
